Удлинитель профиля межэтажного
Удлинитель профиля межэтажного — это элемент легких стальных тонкостенных конструкций (ЛСТК), предназначенный для наращивания несущих балок перекрытий и стропильных систем по длине. Он позволяет соединять два профиля (обычно С-образных) встык, сохраняя несущую способность и геометрическую точность конструкции.
Удлинитель профиля межэтажного в нашем каталоге
Удлинитель профиля 60/27 в нашем каталоге

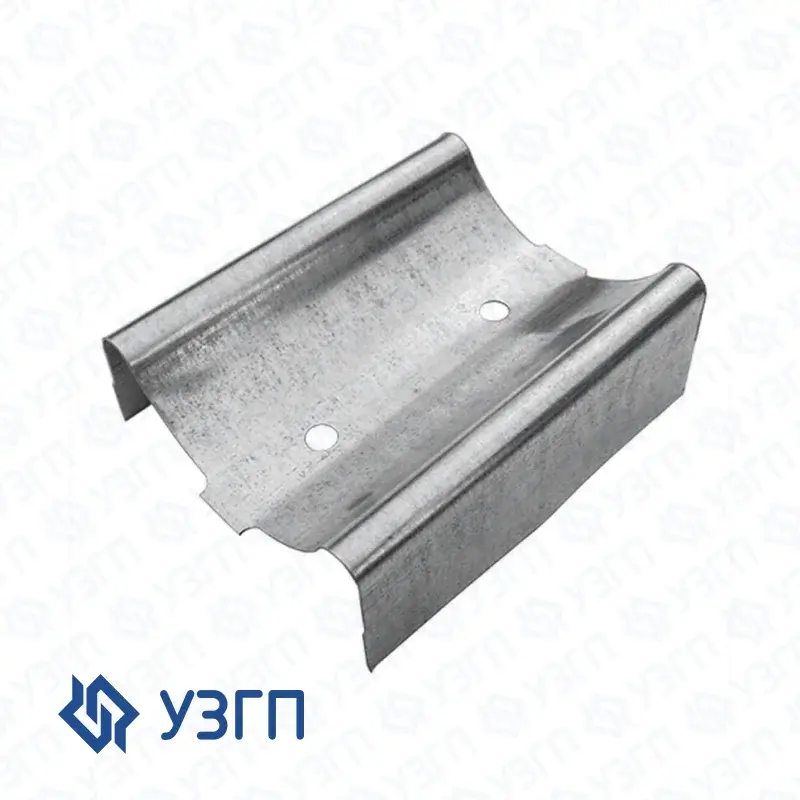

Удлинитель часто называют «соединитель» или «стыковочный элемент». Это короткий профиль, который вставляется внутрь или надевается снаружи на стыкуемые балки и фиксируется болтовым соединением или саморезами. Его форма повторяет конфигурацию основного профиля (С-образная, реже Z-образная) и имеет такую же высоту стенки.
Основные функции удлинителя:
- обеспечить равнопрочное соединение двух несущих элементов при пролетах, превышающих стандартную длину профиля (обычно 6–12 м);
- сохранить жесткость балки на изгиб и сдвиг;
- исключить ослабление сечения в зоне стыка.
К ключевым свойствам удлинителя профиля можно отнести:
- равнопрочность стыка – при правильном монтаже удлинитель обеспечивает прочность соединения не ниже, чем у цельной балки.
- устойчивость к коррозии – цинковое покрытие сохраняется и после нарезки (края обрабатываются защитным грунтом у ответственных производителей).
- точность геометрии – заводское изготовление гарантирует совпадение осей и отсутствие перекоса.
Удлинитель межэтажного профиля используется:
1. Перекрытия с большими пролетами. Когда длина балки (например, С-профиля) превышает максимальную производственную длину (обычно 12 м), стыкуют два профиля через удлинитель.
2. Консольные выносы. При устройстве балконов, эркеров, козырьков, когда одна часть балки опирается на стену, а другая выступает за ее пределы.
3. Стропильные системы. Для соединения стропильных ног в коньковом узле или при наращивании длины ската.
4. Реконструкция. При замене поврежденных участков балки без демонтажа всего перекрытия.
5. Монтаж в стесненных условиях. Когда нет возможности установить цельную балку из-за логистических ограничений.
1. Перекрытия с большими пролетами. Когда длина балки (например, С-профиля) превышает максимальную производственную длину (обычно 12 м), стыкуют два профиля через удлинитель.
2. Консольные выносы. При устройстве балконов, эркеров, козырьков, когда одна часть балки опирается на стену, а другая выступает за ее пределы.
3. Стропильные системы. Для соединения стропильных ног в коньковом узле или при наращивании длины ската.
4. Реконструкция. При замене поврежденных участков балки без демонтажа всего перекрытия.
5. Монтаж в стесненных условиях. Когда нет возможности установить цельную балку из-за логистических ограничений.
В типовом заказе для межэтажного перекрытия удлинитель поставляется в комплекте:
Дополнительно может заказываться термопрофиль (с перфорацией) для утепленных перекрытий.
- Основные несущие профили — С-образные балки перекрытия (обычно высотой 200, 250, 300 мм и более).
- Крепеж — высокопрочные саморезы по металлу (5,5×19…5,5×25) с буром и пресс-шайбой, либо болтовые соединения (M8–M12) с гайками и шайбами (зависит от проекта и нагрузки).
- Направляющие профили (П-образные) — для формирования опоры балок на стены.
- Монтажные чертежи (КМ, КЖ) — где указаны места установки удлинителей, количество крепежа и схема стыковки.
- Техническая документация — сертификаты на сталь, протоколы испытаний узлов соединения.
Дополнительно может заказываться термопрофиль (с перфорацией) для утепленных перекрытий.
Характеристики и свойства удлинителя профиля межэтажного:
Ещё немного информации о том, что такое удлинитель профиля, мы рассказали здесь.
