Сегодня речь пойдет об одном из видов гнутого профиля: швеллер гнутый. Сначала разберёмся с тем, что это и каким он бывает.
Гнутый швеллер - это

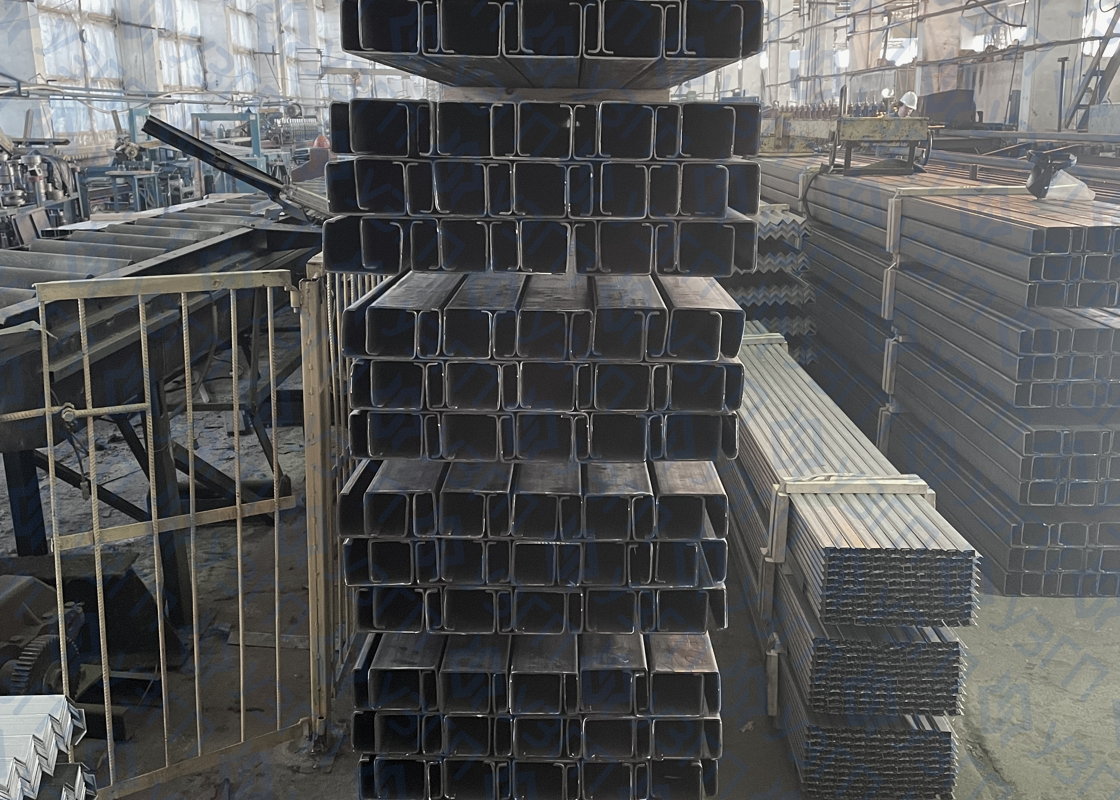

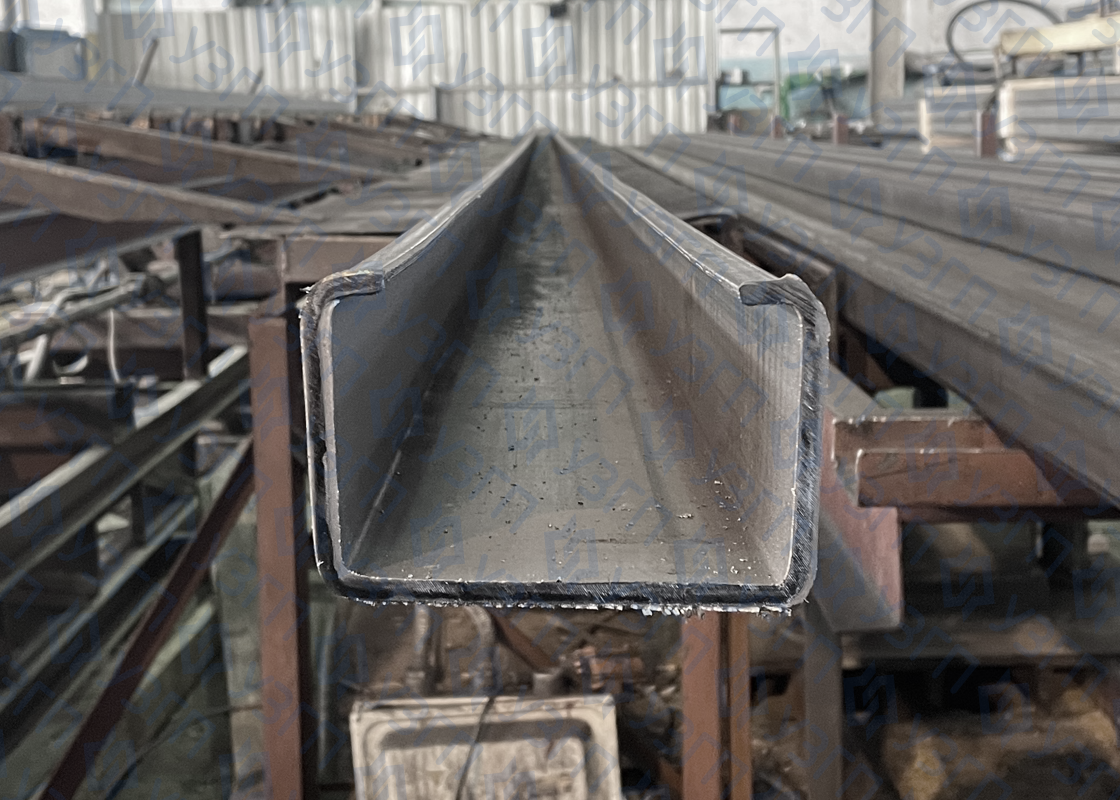

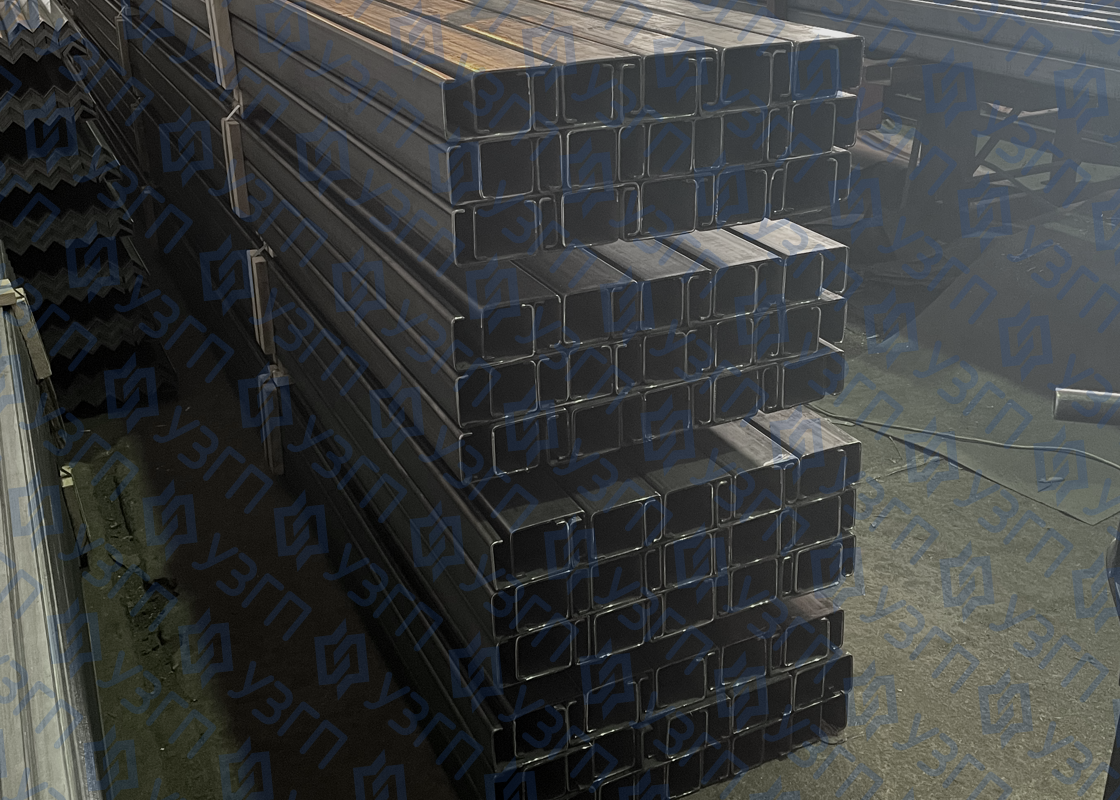

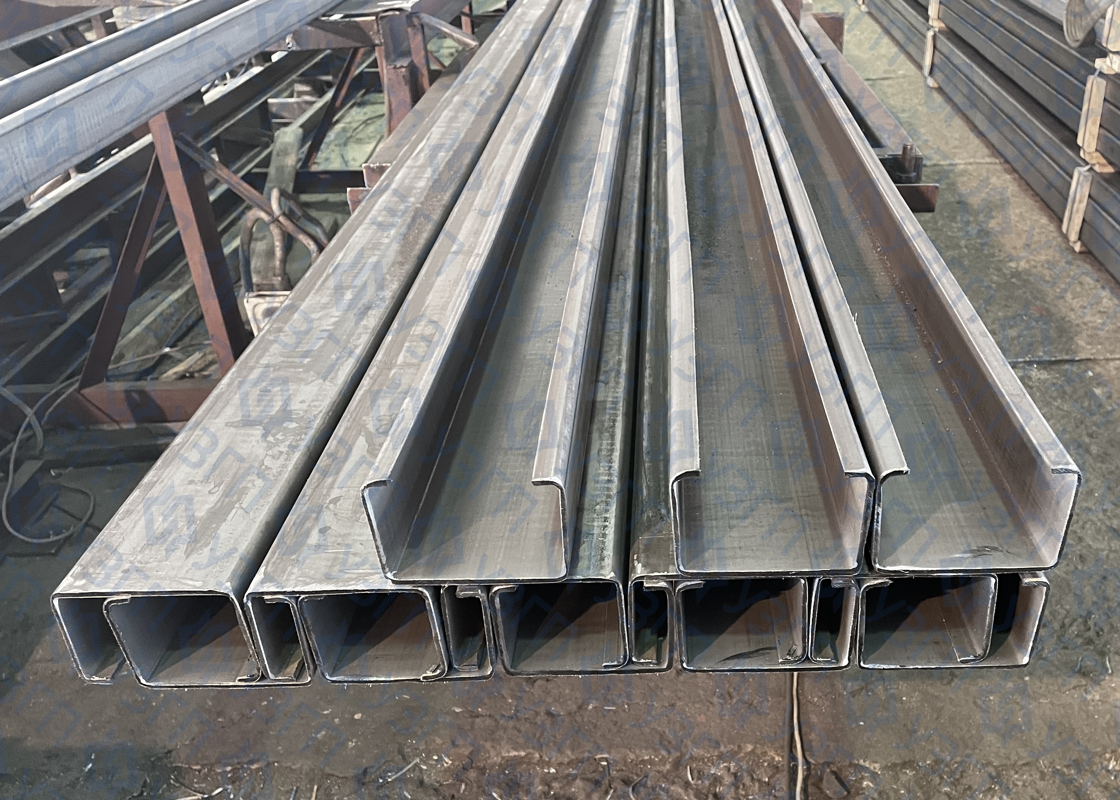

это стальной профиль с П-образным сечением, который получают методом холодной гибки. Его главное преимущество перед горячекатаным аналогом: экономия металла (15–20%), при сопоставимой прочности на изгиб.
Благодаря точной геометрии и меньшему весу, он стал основой для большинства современных конструкций, где важна легкость, надёжность и скорость монтажа.
Благодаря точной геометрии и меньшему весу, он стал основой для большинства современных конструкций, где важна легкость, надёжность и скорость монтажа.
Классификация и маркировка гнутого швеллера
Вся номенклатура чётко регламентируется государственными стандартами: ГОСТ 8278-83 для равнополочного гнутогоГОСТ 8281-80 швеллера и ГОСТ 8281-80 для неравнополочного гнутого швеллера.
По форме сечения:
Равнополочный: полки имеют одинаковую ширину.
Неравнополочный: полки имеют разную ширину.
По точности изготовления:
Высокая («А»), повышенная («Б») или обычная («В») точность.
По типу стали: изготавливается из углеродистых (Ст3), качественных (08ПС, 10ПС) или низколегированных (09Г2С) марок.
По форме сечения:
Равнополочный: полки имеют одинаковую ширину.
Неравнополочный: полки имеют разную ширину.
По точности изготовления:
Высокая («А»), повышенная («Б») или обычная («В») точность.
По типу стали: изготавливается из углеродистых (Ст3), качественных (08ПС, 10ПС) или низколегированных (09Г2С) марок.
Геометрические параметры напрямую зависят от ГОСТа и требований вашего проекта:
Размеры:
Высота - от 25 до 410 мм, ширина полки - от 26 до 180 мм.
Толщина: от 2 до 8 мм;
Длина: стандартная длина составляет от 4 до 12 метров.
По сравнению с горячекатаным швеллером, гнутый швеллер имеет меньший вес погонного метра при сохранении высокого момента сопротивления, что очень ценно при строительстве каркасных зданий и лёгких сооружений:
Экономичность. Меньший расход металла сокращает общую стоимость проекта;
Точность геометрии. Значительно точнее горячекатаных (жесткий допуск по ГОСТ);
Устойчивость к коррозии. Изначально может производиться из оцинкованной стали (например, 08пс с покрытием Zn60-120).
Размеры:
Высота - от 25 до 410 мм, ширина полки - от 26 до 180 мм.
Толщина: от 2 до 8 мм;
Длина: стандартная длина составляет от 4 до 12 метров.
По сравнению с горячекатаным швеллером, гнутый швеллер имеет меньший вес погонного метра при сохранении высокого момента сопротивления, что очень ценно при строительстве каркасных зданий и лёгких сооружений:
Экономичность. Меньший расход металла сокращает общую стоимость проекта;
Точность геометрии. Значительно точнее горячекатаных (жесткий допуск по ГОСТ);
Устойчивость к коррозии. Изначально может производиться из оцинкованной стали (например, 08пс с покрытием Zn60-120).
Применение в строительстве:
Несущий каркас. Основной элемент при возведении каркасов промышленных зданий, торговых центров, складских ангаров.
Внутренняя отделка и перекрытия. Усиление проемов и прогонов для кровли из профлиста.
Инфраструктура и ЛСТК. Создание ограждений, заборов, опор ЛЭП, а также элементы в конструкциях ЛСТК.
Бытовые нужды. Изготовление стеллажей, гаражных ворот, рам для рекламных щитов.
Несущий каркас. Основной элемент при возведении каркасов промышленных зданий, торговых центров, складских ангаров.
Внутренняя отделка и перекрытия. Усиление проемов и прогонов для кровли из профлиста.
Инфраструктура и ЛСТК. Создание ограждений, заборов, опор ЛЭП, а также элементы в конструкциях ЛСТК.
Бытовые нужды. Изготовление стеллажей, гаражных ворот, рам для рекламных щитов.
При выборе швеллера важно ориентироваться на требования ГОСТ:
Качество поверхности. Допускаются небольшие вмятины, если они не нарушают геометрию, но строго регламентируется глубина дефектов и наличие мелких трещин по кромкам.
Сварочные работы. Профиль лучше сваривается, чем горячекатаный, но при наличии цинкового покрытия требуется соблюдать технику безопасности и использовать соответствующие режимы сварки.
Возможные ошибки при выборе и монтаже
Игнорирование расчёта нагрузки. Выбор профиля «на глаз» ведёт либо к перерасходу средств, либо к аварийной ситуации из-за недостаточной несущей способности.
Неучет типа стали игнорирование условий эксплуатации. Использование неподходящей марки (например, обычной стали во влажной среде без обработки) приводит к коррозии и разрушению. Обязательно предусматривайте горячее цинкование или покраску.
Путаница с горячекатаным. Использование гнутого профиля в конструкциях, требующих высоких нагрузок (большие пролёты, тяжелое оборудование), где нужен только горячекатаный швеллер.
Ошибки монтажа. Неправильная ориентация профиля, некачественная сварка или неверный шаг крепежа сводят на нет все преимущества точного расчёта.
Гнутый швеллер в нашем каталоге:
Качество поверхности. Допускаются небольшие вмятины, если они не нарушают геометрию, но строго регламентируется глубина дефектов и наличие мелких трещин по кромкам.
Сварочные работы. Профиль лучше сваривается, чем горячекатаный, но при наличии цинкового покрытия требуется соблюдать технику безопасности и использовать соответствующие режимы сварки.
Возможные ошибки при выборе и монтаже
Игнорирование расчёта нагрузки. Выбор профиля «на глаз» ведёт либо к перерасходу средств, либо к аварийной ситуации из-за недостаточной несущей способности.
Неучет типа стали игнорирование условий эксплуатации. Использование неподходящей марки (например, обычной стали во влажной среде без обработки) приводит к коррозии и разрушению. Обязательно предусматривайте горячее цинкование или покраску.
Путаница с горячекатаным. Использование гнутого профиля в конструкциях, требующих высоких нагрузок (большие пролёты, тяжелое оборудование), где нужен только горячекатаный швеллер.
Ошибки монтажа. Неправильная ориентация профиля, некачественная сварка или неверный шаг крепежа сводят на нет все преимущества точного расчёта.
