Виды фасадных профилей из холодногнутой стали и их назначение
Профили из холодногнутой оцинкованной стали составляют основу современных навесных вентилируемых фасадов (НВФ). Их ключевые преимущества — высокая прочность при малом весе, точность геометрии, долговечность и пожарная безопасность.
Обзор основных видов с указанием конкретных типоразмеров и функций:
Обзор основных видов с указанием конкретных типоразмеров и функций:
1. Несущие вертикальные профили (Т-образные, L-образные)
Назначение: Основные элементы каркаса, воспринимающие вес облицовки и ветровую нагрузку. Крепятся к кронштейнам, на них устанавливаются горизонтальные ригели или кляммеры.
· Описание: Имеют форму буквы «Т» или «L» (равнополочный и неравнополочный уголок). Высота полки («спинки») варьируется, что определяет жесткость. Стандартные длины: 3000, 4000, 6000 мм. Часто комплектуются стыковочными муфтами для наращивания по высоте здания и компенсации температурных деформаций.
· Типовые параметры: Толщина стали: 1.2–2.0 мм. Высота: 40–80 мм. Ширина полки: 30–60 мм.
· Применение: Формирование вертикальной основы подсистемы для крепления керамогранита, фиброцементных плит, композита, натурального камня.
· Описание: Имеют форму буквы «Т» или «L» (равнополочный и неравнополочный уголок). Высота полки («спинки») варьируется, что определяет жесткость. Стандартные длины: 3000, 4000, 6000 мм. Часто комплектуются стыковочными муфтами для наращивания по высоте здания и компенсации температурных деформаций.
· Типовые параметры: Толщина стали: 1.2–2.0 мм. Высота: 40–80 мм. Ширина полки: 30–60 мм.
· Применение: Формирование вертикальной основы подсистемы для крепления керамогранита, фиброцементных плит, композита, натурального камня.
2. Горизонтальные профили (ригели, Г-образные, Z-образные)
Назначение: Создание горизонтальных уровней для непосредственного крепления облицовочных плит. Соединяют вертикальные профили, повышая жесткость всей системы.
· Описание:
· Г-образные: Простой уголок, используется в комбинированных (вертикально-горизонтальных) системах.
· Z-образные: Наиболее распространены. Их форма позволяет выполнять перехлестное соединение с вертикальным профилем, создавая очень жесткий узел без сварки. Это оптимально для больших пролетов и ветреных районов.
· Типовые параметры: Толщина: 1.0–1.5 мм. Высота полки: 30–50 мм.
· Применение: Крепление фасадных кассет, керамогранита (с помощью кляммеров), линеарных панелей.
· Описание:
· Г-образные: Простой уголок, используется в комбинированных (вертикально-горизонтальных) системах.
· Z-образные: Наиболее распространены. Их форма позволяет выполнять перехлестное соединение с вертикальным профилем, создавая очень жесткий узел без сварки. Это оптимально для больших пролетов и ветреных районов.
· Типовые параметры: Толщина: 1.0–1.5 мм. Высота полки: 30–50 мм.
· Применение: Крепление фасадных кассет, керамогранита (с помощью кляммеров), линеарных панелей.
3. Кронштейны (опорные, несущие)
Назначение: Ключевой элемент, связывающий фасадную подсистему с несущей стеной здания. Воспринимает все нагрузки от каркаса и облицовки и передает их на основание.
· Описание: Изготавливаются из стали в 1.5–2 раза толще, чем профили. Состоят из:
1. Опорной плиты (с анкерными отверстиями для крепления к стене).
2. Несущего «плеча» (ригеля), длина которого определяет вылет системы и толщину утеплителя.
3. Терморазрыва (обязательно для утепленных фасадов) – полиамидной вставки, прерывающей мостик холода.
· Виды: Неподвижные (для ровных стен) и регулируемые (позволяют выставить плоскость каркаса на неровных основаниях).
· Типовые параметры: Толщина стали: от 2.0 мм. Длина плеча: 60–400 мм.
· Описание: Изготавливаются из стали в 1.5–2 раза толще, чем профили. Состоят из:
1. Опорной плиты (с анкерными отверстиями для крепления к стене).
2. Несущего «плеча» (ригеля), длина которого определяет вылет системы и толщину утеплителя.
3. Терморазрыва (обязательно для утепленных фасадов) – полиамидной вставки, прерывающей мостик холода.
· Виды: Неподвижные (для ровных стен) и регулируемые (позволяют выставить плоскость каркаса на неровных основаниях).
· Типовые параметры: Толщина стали: от 2.0 мм. Длина плеча: 60–400 мм.

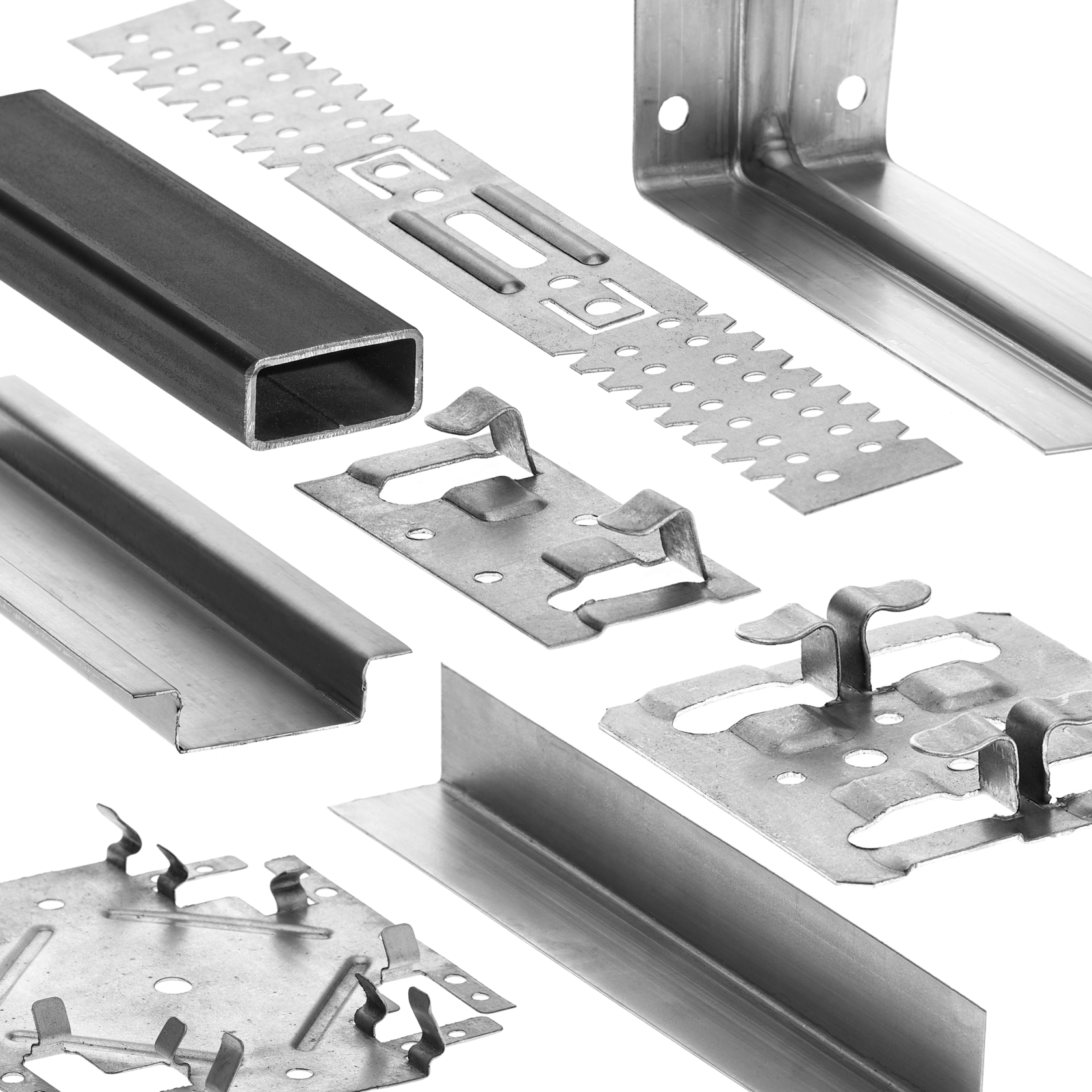

4. Доборные и вспомогательные элементы (каталог фасадного профиля)
Назначение: Завершение монтажа, обеспечение эстетики и дополнительных функций.
· Уголок фасадный (внешний/внутренний): Для защиты и отделки торцов облицовки на углах здания. Толщина 0.7–1.2 мм.
· Планки (стартовые, финишные, соединительные, откосные): Формируют аккуратные стартовые, финишные и примыкающие линии.
· Кляммеры (крепежные зажимы): Для скрытого или видимого крепления плит к горизонтальным профилям. Бывают стандартные и усиленные (для высоких этажей).
· Соединительные элементы (муфты, удлинители): Для наращивания длины профилей.
· Уголок фасадный (внешний/внутренний): Для защиты и отделки торцов облицовки на углах здания. Толщина 0.7–1.2 мм.
· Планки (стартовые, финишные, соединительные, откосные): Формируют аккуратные стартовые, финишные и примыкающие линии.
· Кляммеры (крепежные зажимы): Для скрытого или видимого крепления плит к горизонтальным профилям. Бывают стандартные и усиленные (для высоких этажей).
· Соединительные элементы (муфты, удлинители): Для наращивания длины профилей.
5. Профили для облицовки «пирогом» (кассетные системы)
Назначение: Создание скрытого каркаса под облицовку металлическими кассетами или панелями.
· Описание: Это обычно специальные П-образные или Г-образные направляющие, которые формируют скрытый каркас. Кассеты защелкиваются на них с помощью замков-зацепов.
· Применение: Вентилируемые фасады из алюминиевых или стальных кассет, коробчатых панелей.
· Описание: Это обычно специальные П-образные или Г-образные направляющие, которые формируют скрытый каркас. Кассеты защелкиваются на них с помощью замков-зацепов.
· Применение: Вентилируемые фасады из алюминиевых или стальных кассет, коробчатых панелей.
Правильный выбор типа, толщины и конфигурации профиля напрямую определяет надежность, долговечность и безопасность фасада. Для проектирования системы обязателен расчет нагрузки (ветровой, весовой) в соответствии с СП 260.1325800.2016. Все элементы одной системы должны быть совместимы и, как правило, иметь одинаковый класс цинкового покрытия (не ниже 180 г/м²) для обеспечения единого срока службы.
Помните: экономия на толщине металла или защитном покрытии профиля ведет к деформациям, ускоренной коррозии и потенциально опасным ситуациям.
